La transformation du courant

La conversion du courant continu en courant alternatif est réalisée par un appareil appelé onduleur. Cette opération est essentielle dans de nombreuses applications, notamment dans les systèmes photovoltaïques, les véhicules électriques et les dispositifs d'alimentation de secours.

Voici les étapes principales du processus de conversion du courant continu CC (Dc en anglais pour Directive Courant) en courant alternatif CA (Alternative Courant en anglais) à l'aide d'un onduleur :

1. Redressement du courant continu : Lorsqu'un onduleur reçoit du courant continu en entrée, la première étape consiste à redresser ce courant continu. Les dispositifs de redressement convertissent le courant continu pulsé, souvent produit par des sources telles que des panneaux solaires ou des batteries, en un courant continu plus stable.

2. Conversion du courant continu en alternatif : Le courant continu ainsi redressé est ensuite introduit dans un convertisseur CC-CA à l'intérieur de l'onduleur. Ce convertisseur utilise des composants électroniques tels que des transistors ou des thyristors pour créer une forme d'onde alternative à partir du courant continu.

3. Contrôle de la fréquence et de la tension : Un onduleur permet généralement de contrôler la fréquence et la tension de la sortie alternative. Cela est crucial car différentes applications peuvent nécessiter des spécifications différentes en termes de fréquence (exprimée en hertz) et de tension (exprimée en volts).

4. Filtrage : Enfin, le courant alternatif généré peut passer par des filtres pour atténuer les harmoniques indésirables et améliorer la qualité de la forme d'onde. Cela garantit que le courant alternatif produit est stable et conforme aux normes de qualité de l'électricité.

L'onduleur peut être utilisé dans divers contextes, que ce soit pour alimenter des équipements domestiques à partir de panneaux solaires, convertir l'électricité des batteries de véhicules électriques pour une utilisation domestique, ou encore dans des systèmes de secours où l'électricité est stockée sous forme de courant continu et doit être convertie en courant alternatif en cas de besoin.

• Le courant continu

Les panneaux photovoltaïques produisent du courant continu CC ou Directive Courant en anglais DC. C'est me même courant que l'on trouve dans nos voitures et qui est stocké dans les batteries C'est le courant que l'on trouve dans nos smartphones également, cette énergie se stockent.

• Le courant alternatif

C'est le courant que l'on trouve dans nos habitations et dans les entreprises, c'est ce qui fait fonctionner nos appareils électroménagers, nos téléviseurs et notre matériel de bricolage hors électroportatif.

On a moins de perte de transporter du courant alternatif que du courant continu.

Pour pouvoir utilisé le courant que produisent nos panneaux nous passons par un "transformateur" que l'on appelle onduleur

Schématisation du Courant Continu qui sort de nos panneaux		Onduleur		Schématisation du Courant Alternatif qui va être utilisé dans notre habitation
	On va transformer cette ligne droite par oscillation, on va donc l'onduler.		On va transformer cette oscillation pour qu'elle soit compatible avec la fréquence du réseau public EDF

Les types d'onduleurs

• L'onduleur centralisé : monophasé ou triphasé en fonction de la puissance installée et de l'utilisation, on l'installe dans l'habitation ou sous un abri. Il peut avoir une seule entrée (string en anglais) ou plusieurs entrées afin de gérer différents champs photovoltaïques et différentes puissances.

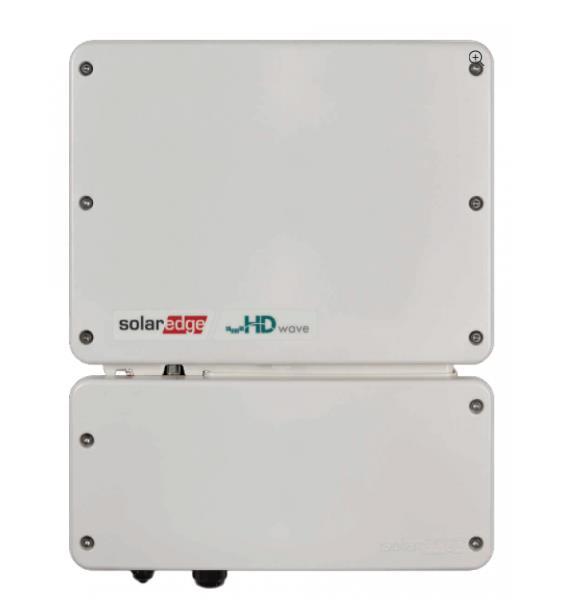

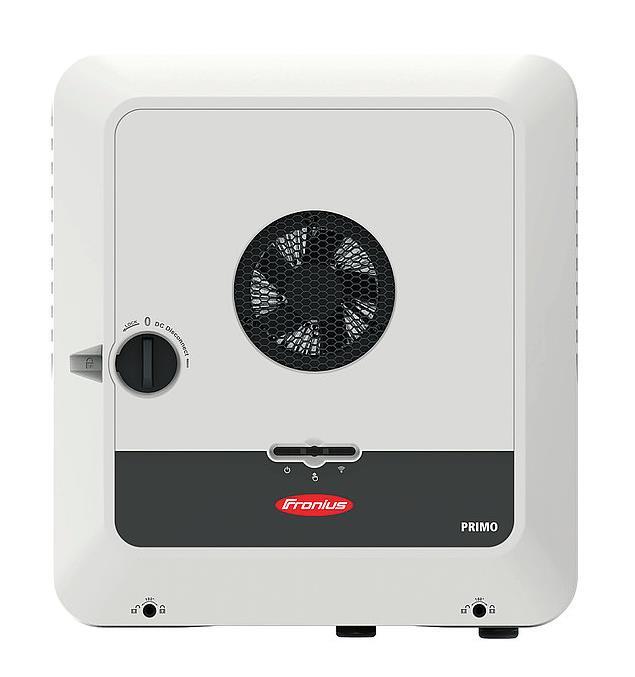

Onduleur

• L'onduleur hybride : comme l'onduleur centralisé mais en plus il permet d'alimenter et d'utiliser les batteries, et de créer différents réseaux raccordés au réseau ou non.

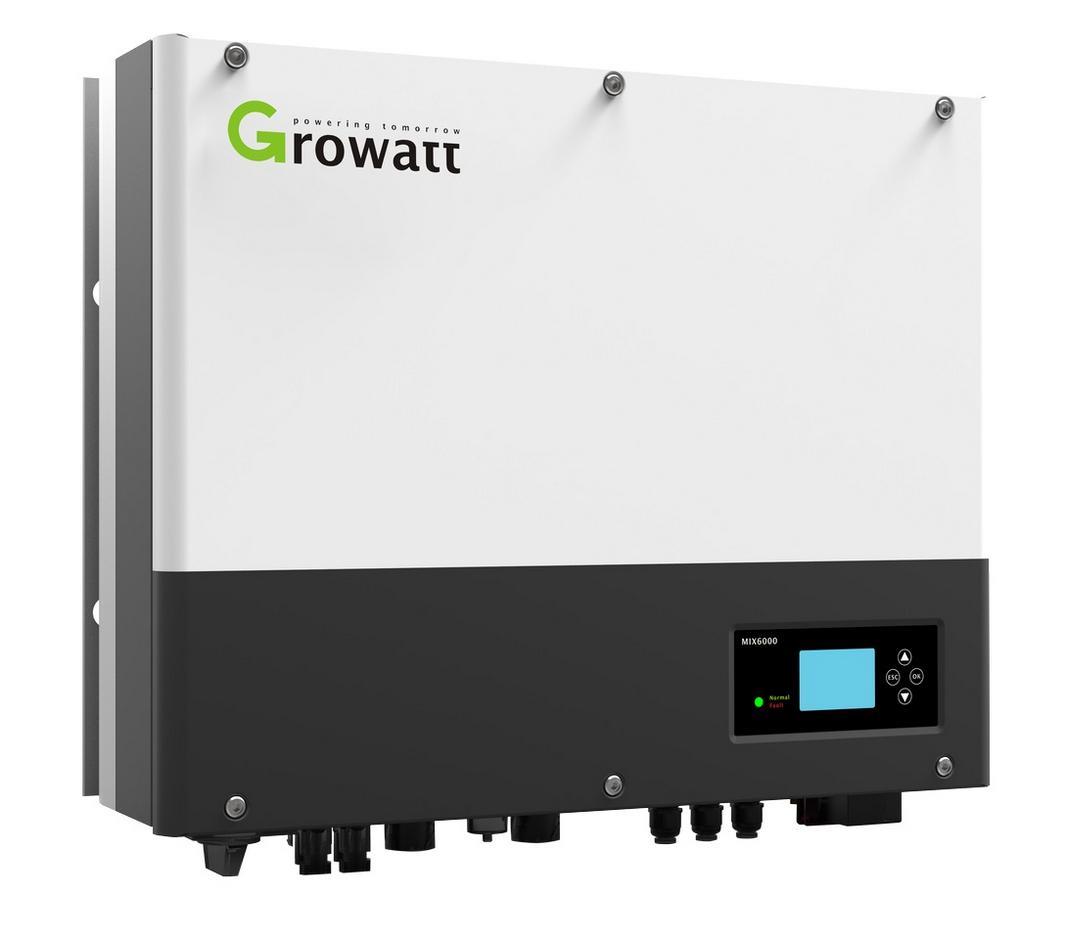

Onduleur

• Le micro-onduleur : il se place sous les panneaux photovoltaïques et transforme directement le courant, il permet de gérer plus efficacement les problèmes d'ombrages, simplifie également l'installation électrique.

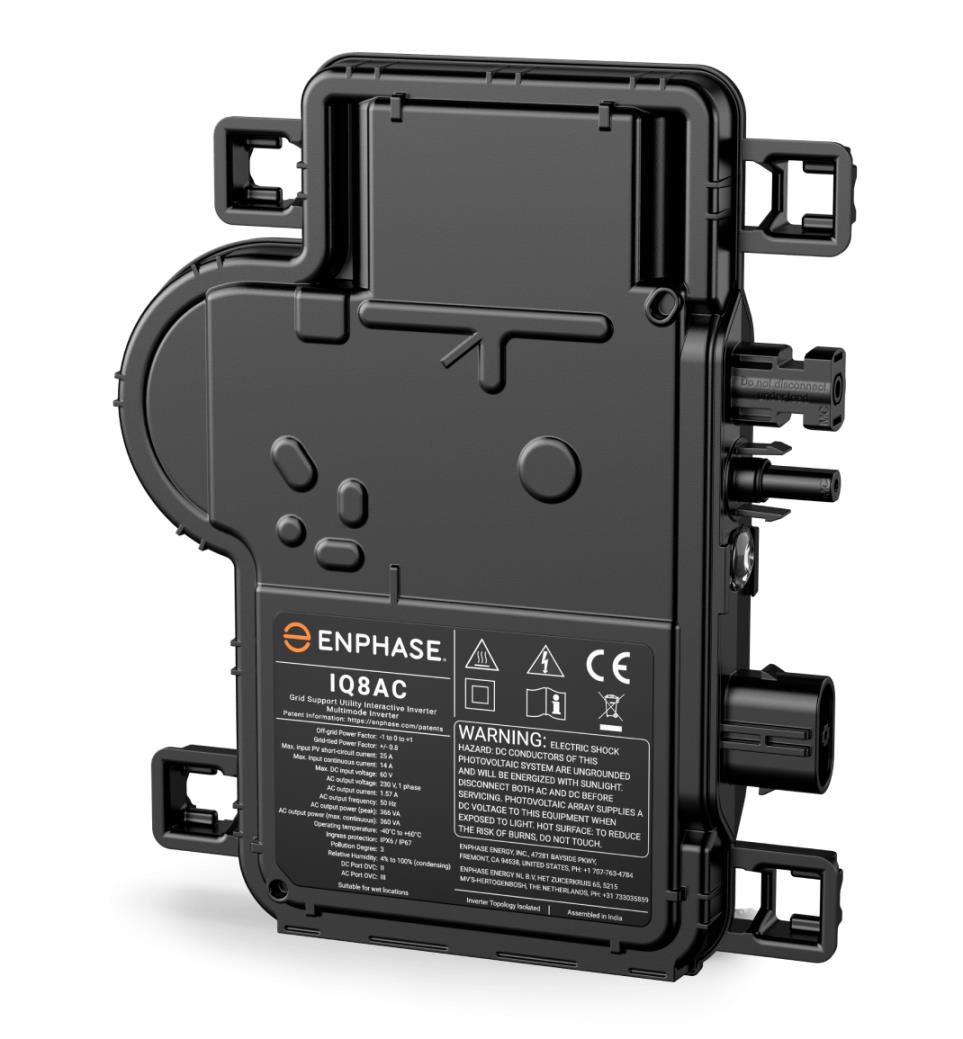

Micro-onduleur

• Les optimiseurs : ils permettent un meilleur rendement quand on fait face à des problèmes d'ombrages, ils se placent sous les panneaux comme un micro-onduleur

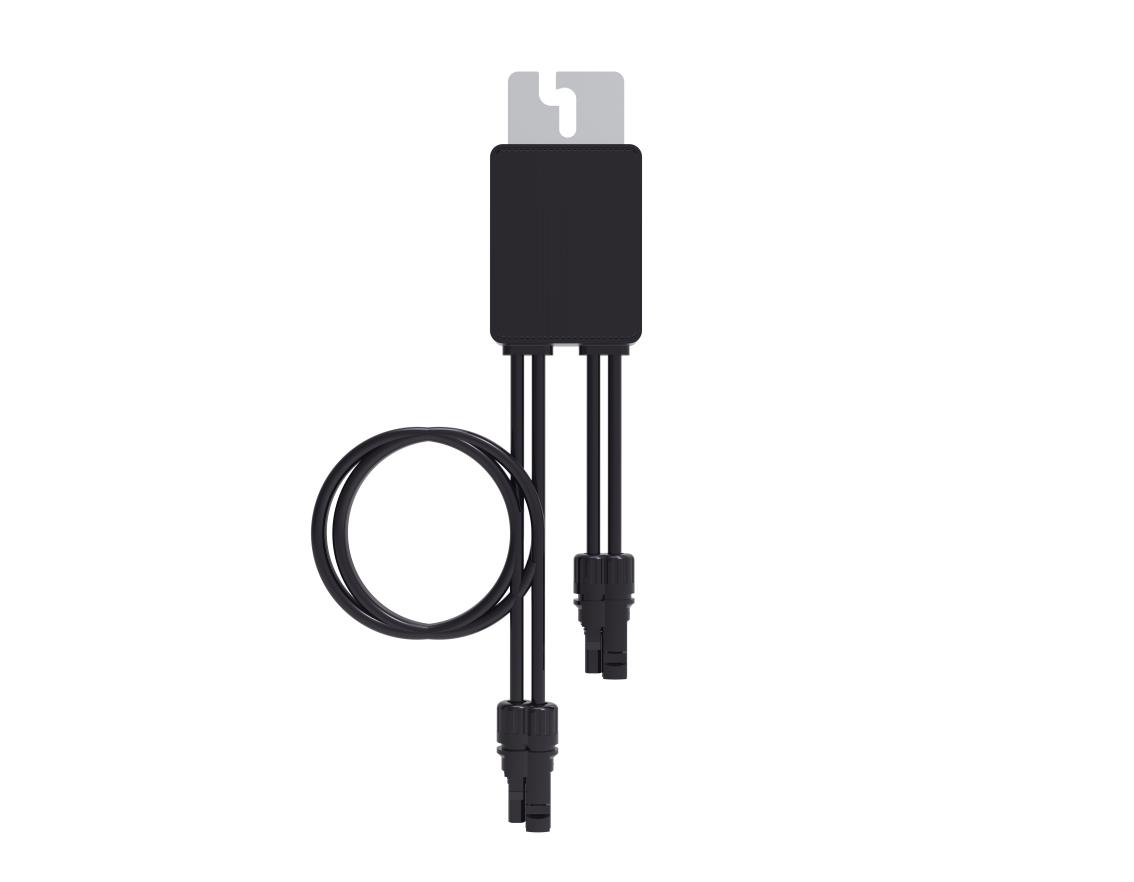

Optimiseur

• Les batteries : on en trouve de différents types, au lityum, au plomb, au gel etc... et elles peuvent s'assembler sous forme de module pour augmenter la capacité si nécessaire. Le stockage d'énergie permet l'autonomie 24h/24h en cas de coupure, de charger la journée et se décharger le soir dans votre voiture électrique, d'alimenter une pompe de relevage en cas d'inondation et de coupure du réseau public.

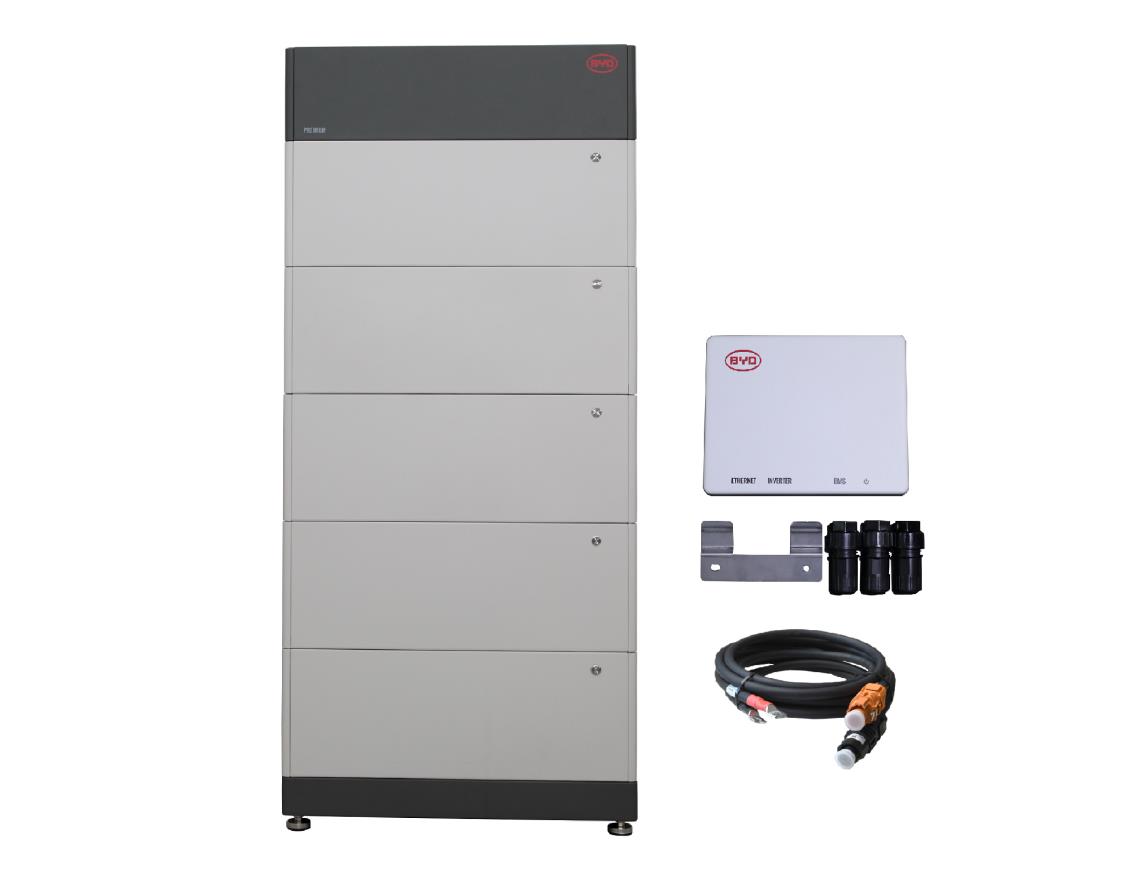

Batterie

• Les compteurs de kWh : ils permettent de savoir exactement ce que vous produisez en sortie d'onduleur, ce que vous consommez, et ce que vous réinjectez dans le réseau

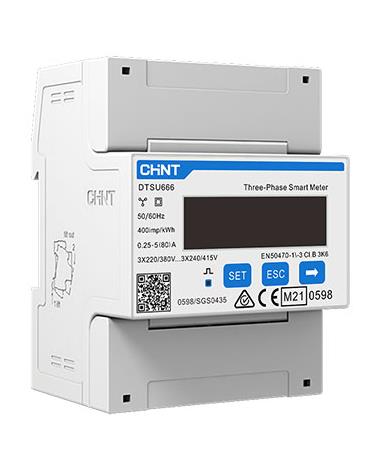

Compteur
